| 底盘型号：EQ1082GLJ2 查看次数：2937 >>参考产品价格表 |

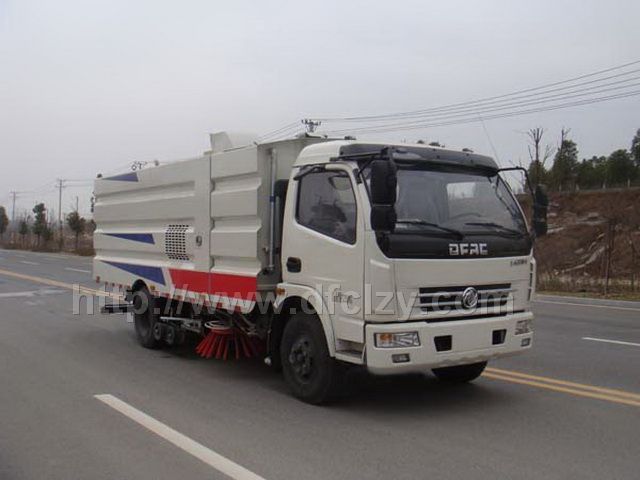

| 东风多利卡JDF5080TXSL5国五洗扫车： |
| 东风多利卡JDF5080TXSL5国五洗扫车采用东风股份多利卡国Ⅳ汽车底盘改装，加装副发动机、风机、高压水泵、清水箱、垃圾箱、左右立扫、带喷水杆的宽吸嘴、低压冲洗系统、扫盘降尘系统、液压系统、专用装置电控系统和副车架等改装而成。
东风多利卡JDF5080TXSL5国五洗扫车副发动机驱动风机和高压水泵，副发动采用江铃柴油发动机，排放达国Ⅰ或国Ⅱ标准。风机用 5.3高压离心风机,效率高、风量大，最高风量达2000m3/h。高压水泵采用品孚型柱塞柱，流量合适，压力高，允许最高压力达10MPa。
清水箱充分利用了车载空间，容积大，容积达4m3。垃圾箱采用单层不锈钢结构，倾翻卸料，带高液位报警保护装置和自洁装置。自洁装置可在垃圾箱卸料时帮助卸料，清洗垃圾箱内部。
左右立扫为单扫盘，减少了扫刷数量和扫刷消耗量，能降低使用成本。左右立扫分开控制，可实现左、右全扫等作业模式。宽吸嘴的吸口宽度达到2100mm，确保作业总宽度大于2.8mm。4个高度可调的吸嘴轮，能方面调整和保证吸嘴与路面间的合理间隙。吸嘴内高有喷水杆，尽可能多地将高压洗涤喷嘴布置在吸嘴内部，不但清洗效果好，还能最大限度减少高压水气流冲起污物产生的二次污染。左右喷水杆安装在吸嘴上，随吸嘴升降，结构简单紧凑，保证喷水杆的离地高度固定不变，达到最佳清洗效果。开式液压系统驱动左右立扫升降、左右扫盘旋转、吸嘴升降、垃圾箱后门开闭、垃圾箱倾翻复位等机械动作。底盘变速箱侧取力器驱动低压水泵，实现洒水车的低压冲洗功能。专用工作装置电控系统采用PLC智能化控制，一键式作业起动和停机操作。
东风多利卡JDF5080TXSL5国五洗扫车具有路面清洗、路面清扫 路缘和路缘石立面洗刷、低压冲洗、喷雾除尘等多功能。有“全洗扫”、 “左洗扫”、 “右洗扫”、 “全扫”、 多种作业模式可选择。选择“全洗扫”模式清洗广场和路面，清洗效率高效果好，洗净率达90%以上。选择“左洗扫”或“右洗扫”模式清洗路面和路缘 。需要进行路面清扫或路面保洁作业时，可选择扫路模式。需要喷雾除尘时，可开启喷雾装置，进行喷雾除尘作业。可以像洒水车一样对路面进行低压冲洗作业。
东风多利卡JDF5080TXSL5国五洗扫车适用于城市道路、高速公路、广场、机场、码头、遂道、桥梁、隔离墙避、路缘和路缘石立面的机械化清洗、清扫、喷雾降尘等清洁作业。
表1东风多利卡JDF5080TXSL5国五洗扫车 整车性能与结构参数表
|
项目 |
单位 |
|
|
|
作
业
性
能 |
洗
扫
作
业 |
最大洗扫宽度（含路缘清洗宽度） |
m |
3 |
|
路面洗扫宽度（不含路缘清洗宽度） |
m |
2.8 |
|
洗扫速度 |
Km/h |
3∽10 |
|
清洗水额定压力 |
MPa |
10 |
|
清洗水额定流量 |
L/min |
85 |
|
清
扫
作
业 |
清扫宽度 |
m |
2.8 |
|
清扫速度 |
Km/h |
3∽15 |
|
保洁速度 |
Km/h |
3∽20 |
|
最大清扫能力 |
M2/h |
40000 |
|
卸料角 |
° |
≥48 |
|
低压冲洗宽度 |
m |
20 |
|
清水箱总容积 |
L |
4000 |
|
垃圾箱总容积 |
L |
4500 |
|
行驶性能 |
最高车速（满载） |
km/h |
90 |
|
最大爬坡角 |
° |
30 |
|
制动距离（满载30Km/h） |
m |
≤10 |
|
最小转弯直径 |
m |
19 |
表2东风多利卡JDF5080TXSL5国五洗扫车 主要部件型式与参数
|
副
发
动
机 |
标准配置 |
型号、生产企业 |
江铃62千瓦增压发动机
|
|
|
功率 |
62km |
|
|
选装配置 |
型号、生产企业 |
|
|
|
|
|
离合器 |
汽车自动离合器， |
|
散热器 |
有效尺寸783*714*70 |
|
风
机 |
型式 |
专用高压离心风机 型号No5.30#C，最大风量2000M3/h |
|
额定转速 |
2400r/min |
|
传动型式 |
窄V带传动 ） |
|
液
压
系
统 |
型式 |
开式，电液控制集中操纵 |
|
主要元件 |
齿轮泵/1件、手压泵/1件、
摆线马达/2件、液压缸
集成块等 |
|
溢流压力 |
15MPa |
|
液压油容量 |
60L |
|
电
气
系
统 |
控制方式 |
手动控制、机电液互锁等 |
|
底盘车系统电压 |
12V |
|
工作装置系统电压 |
12V |
|
蓄电池型号 |
6V (2只串联) |
|
高
压
清
洗
系
统 |
高压水泵 |
型式 |
柱塞泵 |
|
型号 |
xxT71021 |
|
额定压力 |
12MPa |
|
系统使用压力 |
8MPa |
|
额定流量 |
85L/min |
|
额定转速 |
1000r/min |
|
传动型式 |
窄V带传动 |
|
水阀及控制 |
水阀型式 |
高压不锈钢球阀，10MPa |
|
控制方式 |
手动 ，电气控制 |
|
喷水杆喷嘴型式 |
高压洗涤型 |
续表1东风多利卡JDF5080TXSL5国五洗扫车主要部件型式与参数
|
项目 |
|
|
|
低压冲洗系统 |
低压水泵 |
型号 |
亿丰 |
|
流量 |
60m3/h |
|
扬程 |
20m |
|
冲洗宽度 |
24m |
|
扫盘降尘系统 |
电动水泵，洒水喷嘴。与高压清洗系统共水滤、水箱等 |
|
清
扫
系
统 |
型式 |
在底盘前后轴之间，车架两侧对称位置各布置一个可升降、可外伸的立扫扫盘，扫盘旋转由液压马达驱动，转速可调。 |
|
扫刷直径 |
φ800mm |
|
|
|
|
扫盘倾角调整 |
前倾：4°-6°；外倾2°-4° |
|
吸
嘴 |
型式 |
双吸口宽吸嘴，内置带高压喷嘴的长排喷杆（喷嘴数量8），吸嘴体与路面随动。液压驱动电气自动控制吸嘴升降，弹簧浮动悬挂。 |
|
吸管直径 |
2Xφ200mm两根。 |
|
工作时刚性部分离地间隙 |
5-10mm |
|
左右喷杆 |
喷杆摆动 |
气缸驱动，电气自动控制，摆动角78° |
|
喷杆离地高度 |
随吸嘴借吸嘴轮与路面随动，离地高度280mm |
|
喷嘴总数量 |
8只，每侧4只 | 东风多利卡JDF5080TXSL5国五洗扫车联系电话：13971794033 |
|
| JDF5080TXSL5洗扫车 主要技术参数 |
| 产品名称： |
洗扫车 |
外型尺寸： |
7160,7230×2230×2750(mm) |
| 底盘型号： |
EQ1082GLJ2 |
货厢尺寸： |
××(mm) |
| 总质量： |
8250(Kg) |
接近/离去角： |
24/9(°) |
| 额定质量： |
1700(Kg) |
前悬后悬： |
1180/2180,1250/2180(mm) |
| 整备质量： |
6355(Kg) |
最高车速： |
90(km/h) |
| 发动机 |
发动机生产企业 |
排量(ml) |
功率(kw) |
CY4BK151
CY4SK251
YC4FA130-50 |
东风朝阳朝柴动力有限公司
东风朝阳朝柴动力有限公司
广西玉柴机器股份有限公司 |
3856
3856
2982 |
105
115
95 |
| 排放标准： |
GB17691-2005国Ⅴ,GB3847-2005 |
| 轴数： |
2 |
前轮距： |
1506,1590,1750,1770(mm) |
| 轴距： |
3300,3800,3950,4500 |
后轮距： |
1530,1586,1650(mm) |
| 轮胎数： |
6 |
轮胎规格： |
7.50-16LT,7.50R16LT,8.25-16LT,8.25R16LT |
| 燃料种类： |
柴油 |
弹簧片数： |
8/9+5,8/10+7,9/10+8 |
| 轴荷： |
3300/4950 |
驾驶室乘人数： |
3 |
| 整车备注： |
随底盘选装驾驶室;选装吸盘中置和双扫刷结构,选装后部结构;选装弧形垃圾箱;侧面防护装置与工作装置相干涉,故豁免;后下部防护装置材料材质:Q235,连接方式:焊接加螺栓连接,断面尺寸(宽×高):50×100(mm),离地高度:370mm;ABS型号为3631010-C2000,生产厂家为东科克诺尔商用车制动系统(十堰)有限公司. |

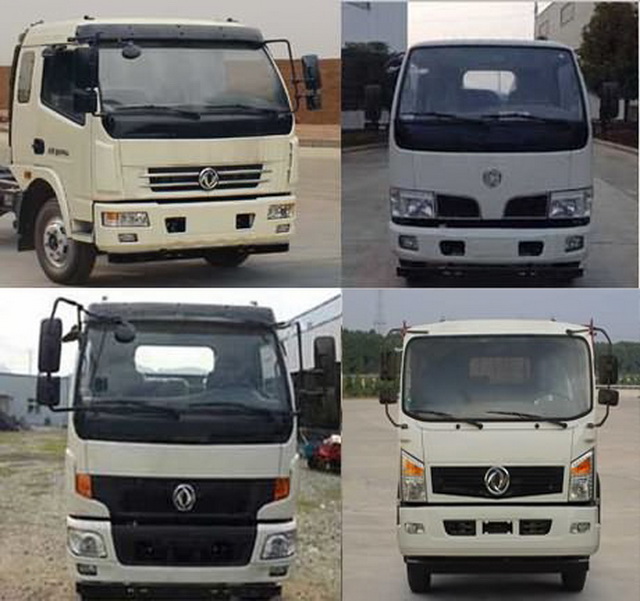

| 多方位图： |
 |
| 专用性能： |
|
